上汽通用别克18/19款 GL6 18T 5座/6座豪华型原厂倒车影像作业

1 66 发布于 2018-12-22 17:37:16 只看楼主修改帖子

夫人镇楼

       首次发帖，请多关照!记录工作，给大家借鉴！

       原厂倒车影像隐藏功能开通方法：4S店在线编程，开始拆装之前，先把倒车影像功能刷出来。

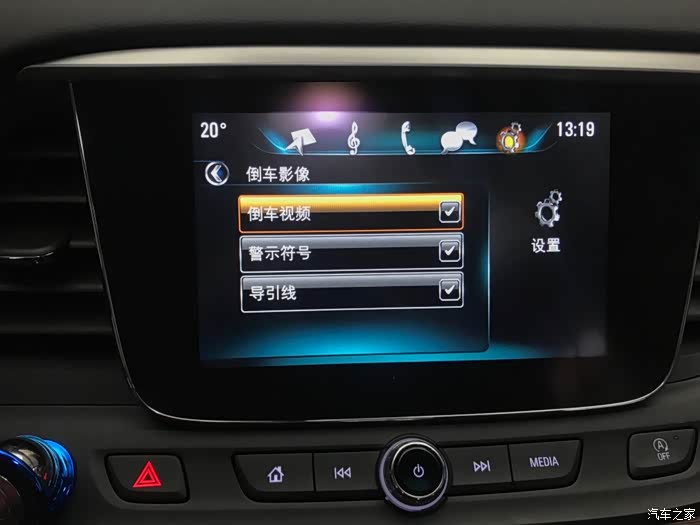

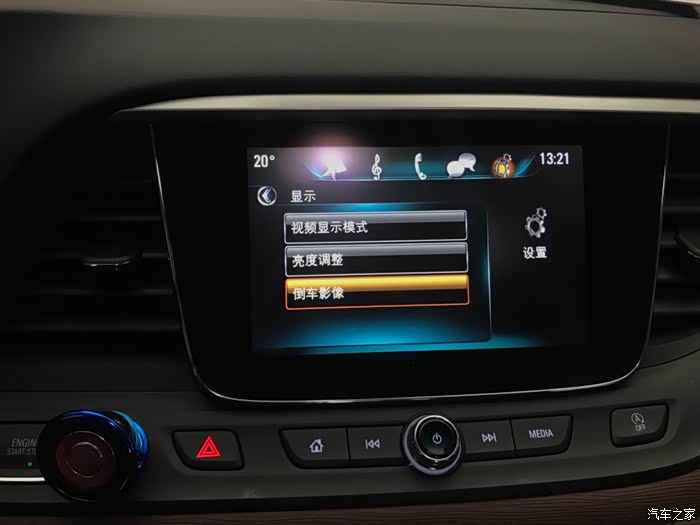

       通过OBD口将电脑和车辆链接在一起，打开RDS，选择“编程刷新“，编程成功后如下图：

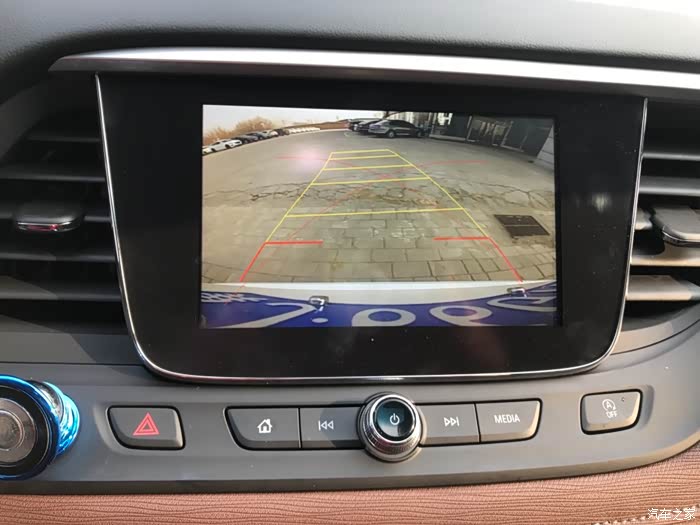

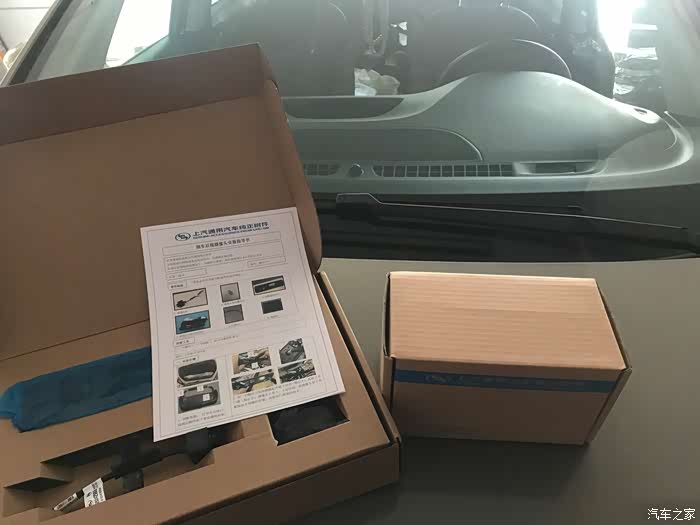

倒车影像摄像头和记录仪原厂附件

编程完

编程完

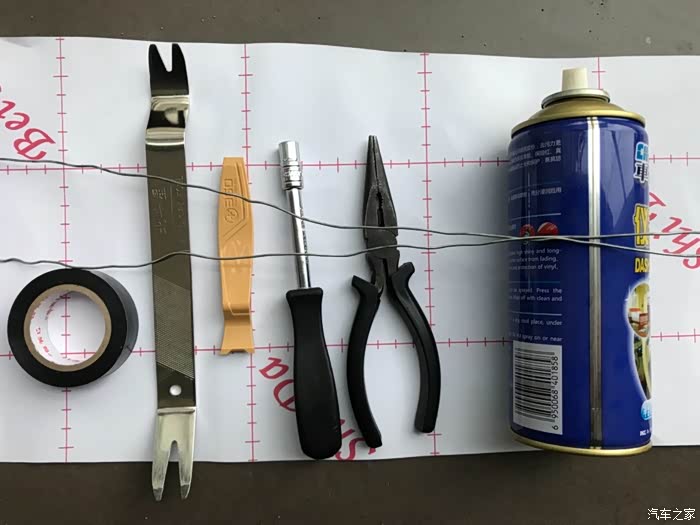

工具：七号套筒/扳手，一条细铁丝（穿线），一个铁翘板和一个塑料翘板，一条毛巾（保护档把位置），一瓶表板蜡（穿线润滑作用），一把尖嘴钳。

第一步：储物盒分二个配件：储物盒、橡胶垫：先拆工作台上的一个储物盒，打开储物盒，把里面的橡胶垫拿出来，有三个七号螺丝拧下来，轻轻把储物盒拆掉，拿掉储物盒之后你会看到有两个七号螺丝，那两个七号螺丝是固定主机的，也顺便拆掉。

工作台储物盒拆完全貌

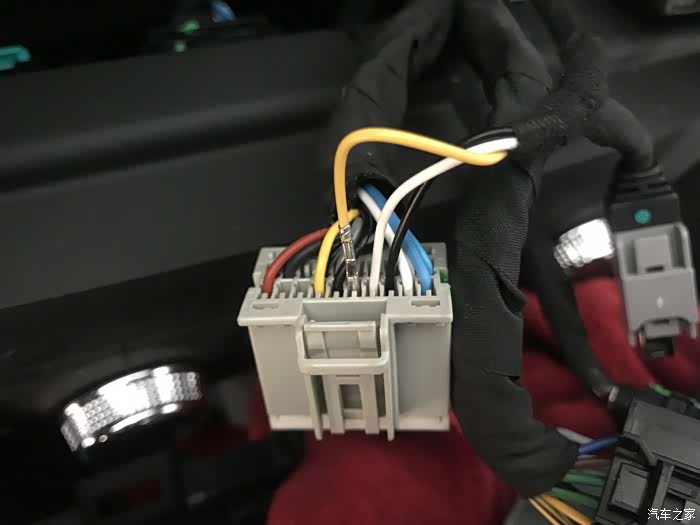

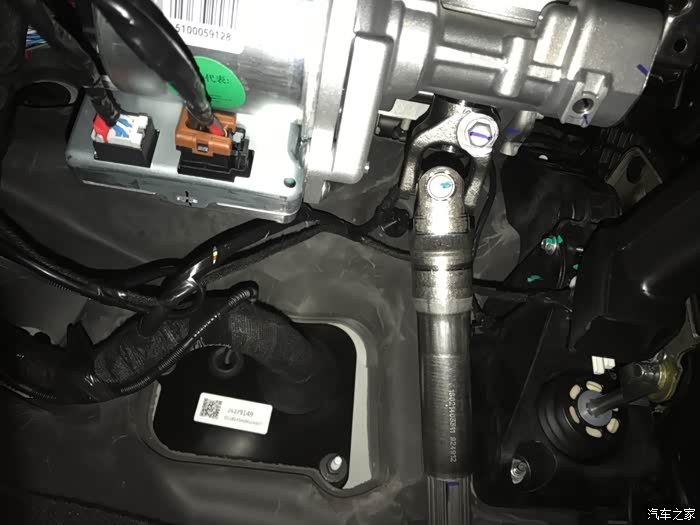

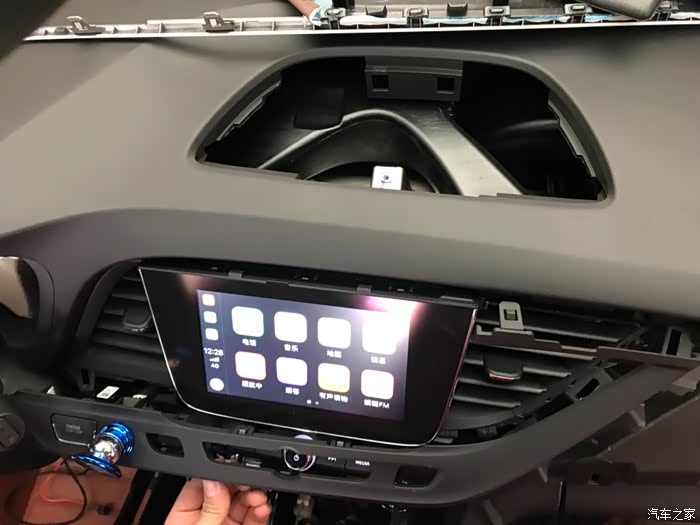

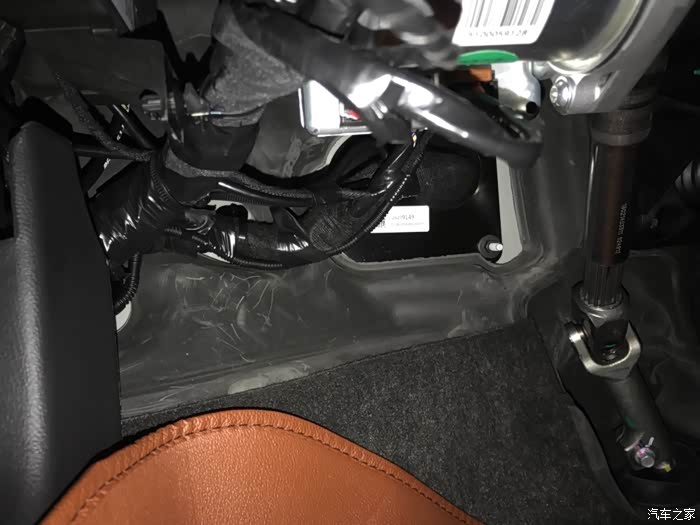

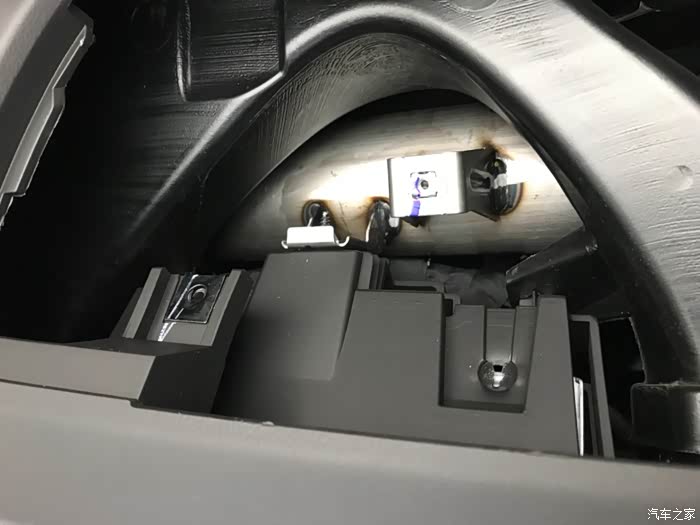

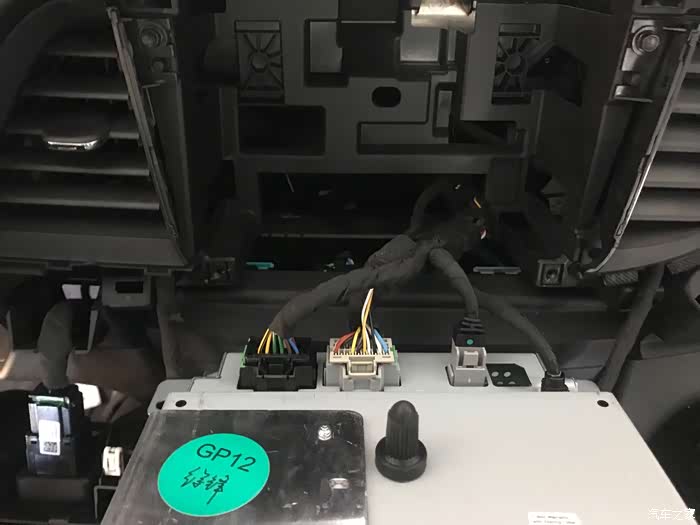

第二步：中控面板分三个配件：主机屏幕、启动按键面板、右侧皮面板；从右往左拆，一点一点翘着拆，详细看下图，先拆掉右侧皮面板，然后拆启动按键面板，会看到固定主机屏幕的四个七号螺丝，拆掉！轻轻取下主机，启动电源关掉，然后拔掉后面的一个20Pin灰白色插头（照片忘记拍），信号线的Pin针按黑白黄顺序排列，分别插入插头第一行左数第3，4，5槽位。信号线插到位后能听到被卡住的声音，如果插反了它是卡不住的。保险丝取电，在仪表台左侧饰板翘起来，右数第二列，取下第二个5A保险丝，插入取电插头里，再将线束取电接头插回保险盒。注意：从保险盒过去主机插头的这条线注意绕开下面的转向机，和原车其他线束绑在一起，前面的工作基本就是这些。

拆启动面板

插完针脚插上插头

针脚

保险丝取电位置

线束和原车线束固定

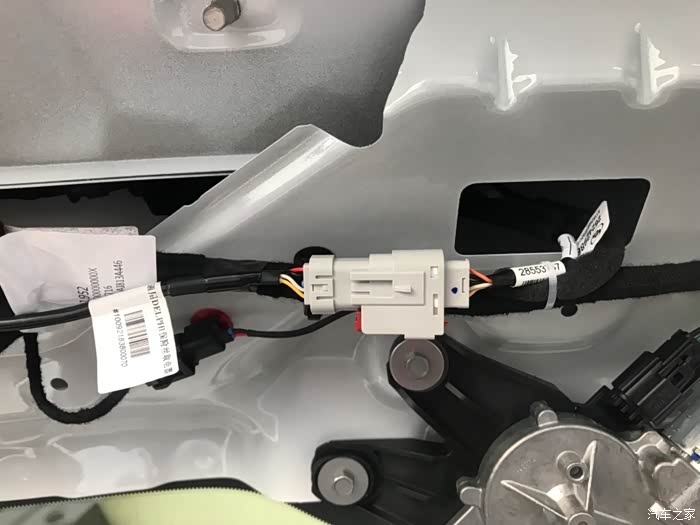

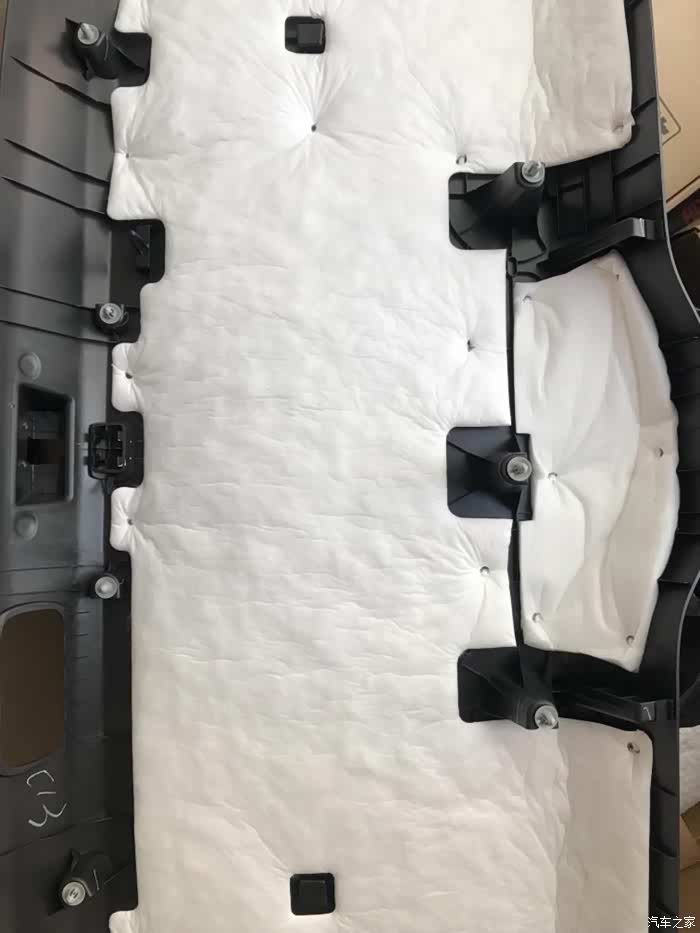

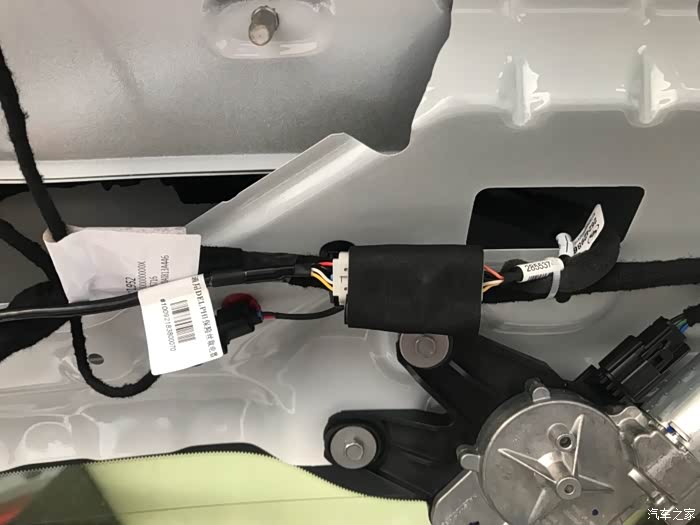

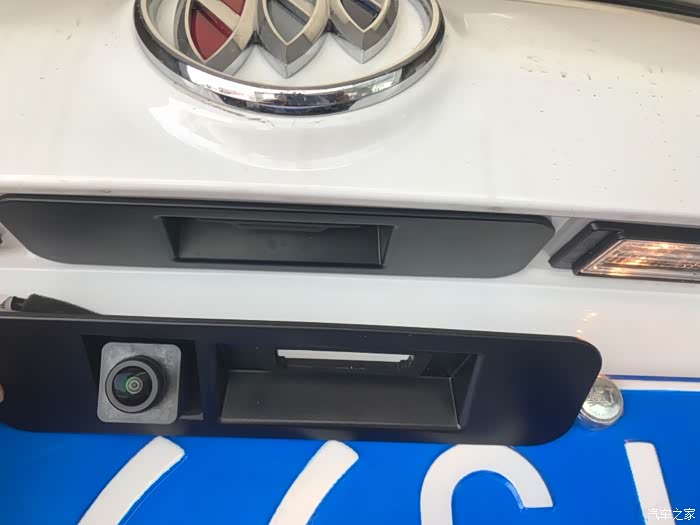

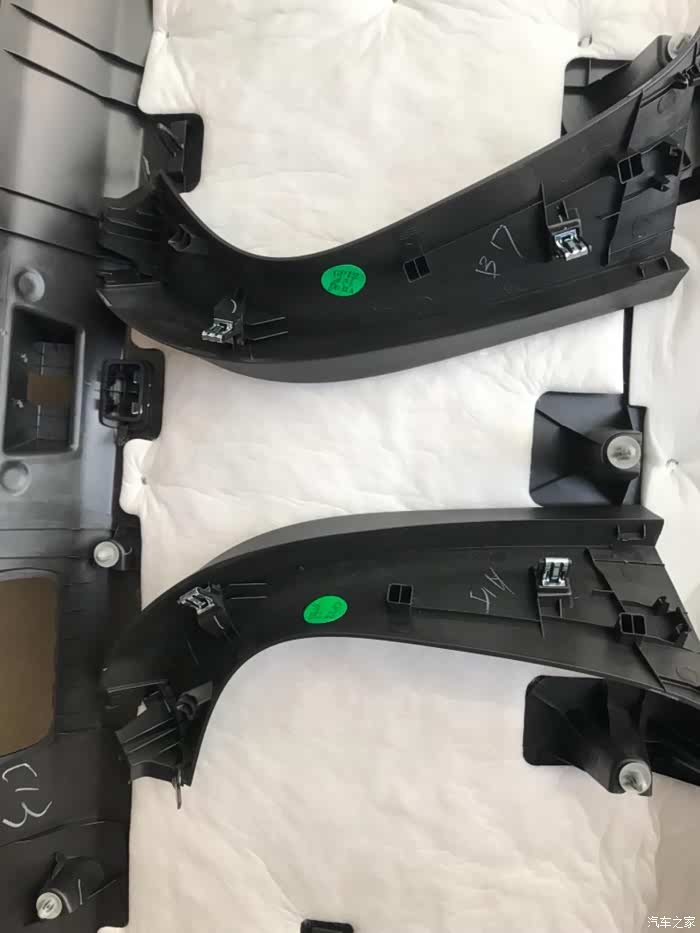

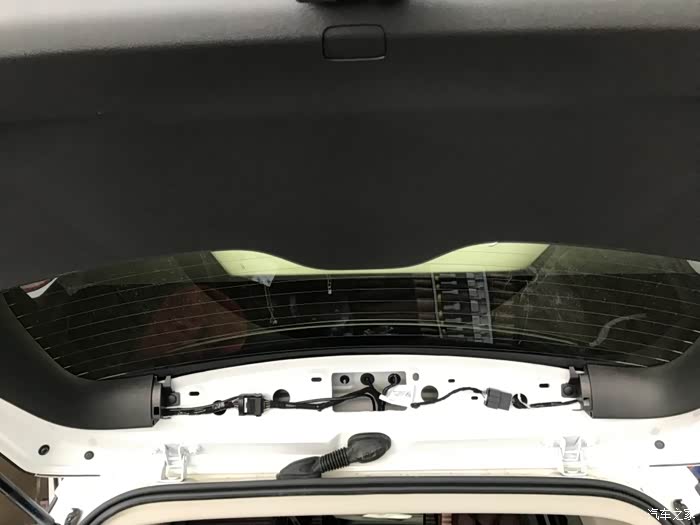

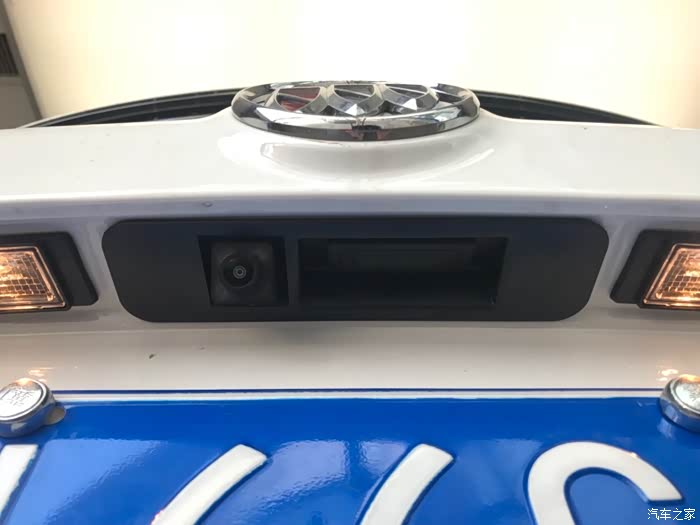

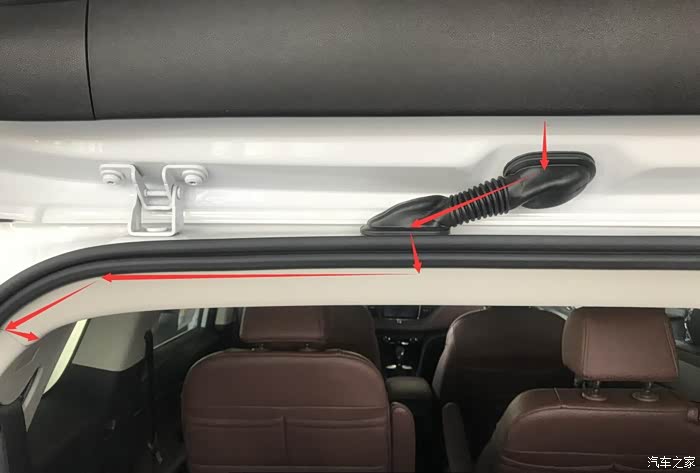

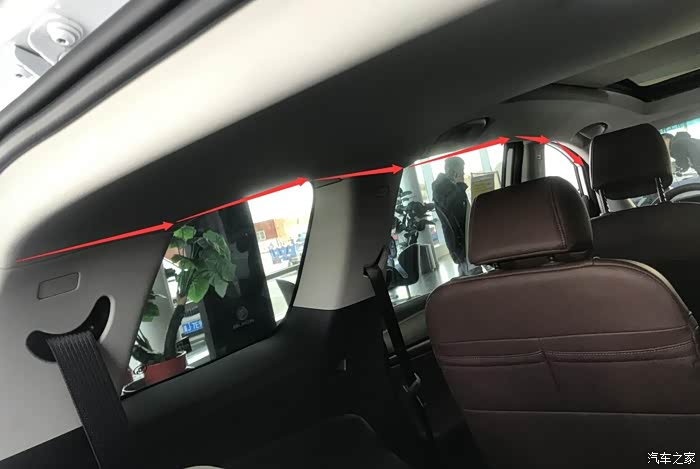

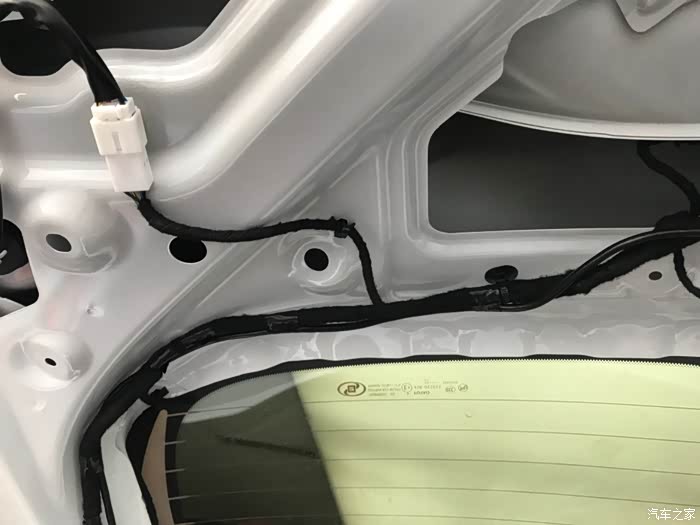

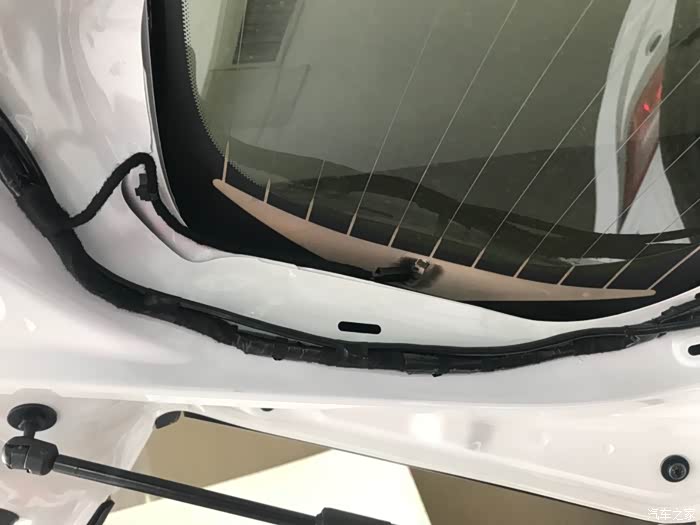

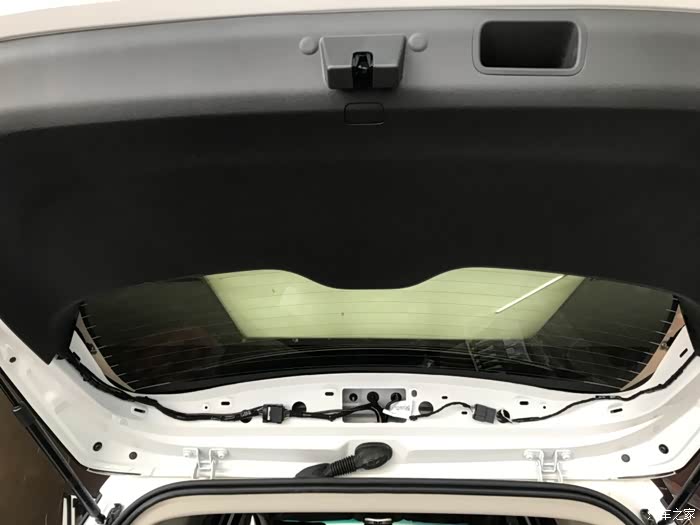

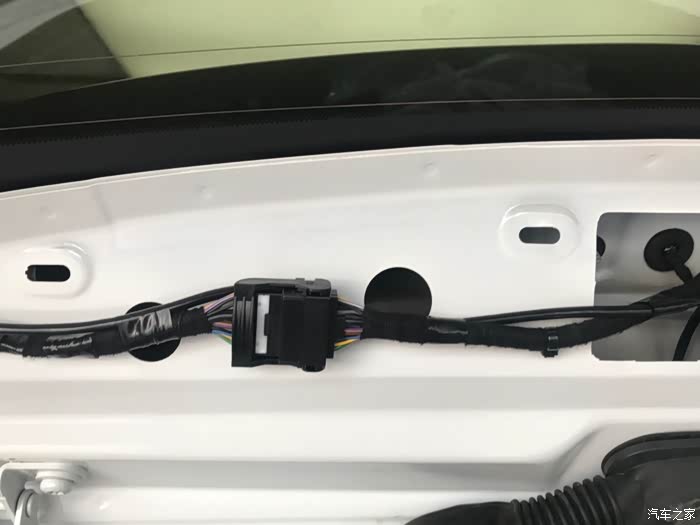

第三步：后尾门分六个配件：尾门电子开关、黑色塑料衬板（五个小部件），先拆后尾门穿线管上面的那个黑色长方形的黑色衬板，然后拆左右两侧小衬板（拆掉黑色长方形衬板会看到一边一个塑料卡子），然后拆关尾门的扣手，用翘板从上面缝隙插进去往下一压就拆掉了，然后在拆黑色最大的衬板，拆掉之后拆尾门电子开关，翘板撬两侧就拆掉了。接下来就是布线，每间隔10cm固定一下，摄像头的插头插完，用海绵包裹一下固定，以免出现异响。摄像头线束我是从上面车门皮条密封处走线，主驾驶的这一侧，走线的时候把密封条上面拆掉就行，一边拆下皮条一边走线，一边走线一边安装皮条，安装完之后，重新检查一下密封条是否安装妥当。
