■特此申明

本系列为本人原创***，主要以PDF安装说明和实拍图片的方式来介绍本人已使用的奥德赛HONDA ACCESS原厂配件的安装过程和使用体会。文中部分图片、文字和数据引用本田官网、网店、汽车网站、论坛和PDF文件，店铺Logo、网址已做相应处理，如有不妥之处请与我联系修改。产品包装内含纸质产品说明书，PDF安装说明系内部资料仅供安装图解示意，恕不单独提供，购买时如有需要请自行向商家索取。

■前言

应车友的要求介绍一下奥德赛原厂的无线充电器，***转自我本人的公众号（老汉的泡菜坛子），因为论坛的发帖限制，视频部分有所删减。随着带有无线充电功能的智能手机的日渐普及，近年来车载无线充电器也开始成为很多车型的选配甚至标配设备。但是，车载无线充电器的使用有一些无法回避的问题，比如无线充电的同时再想玩手机就很不方便，毕竟使用手机导航的车友不在少数，还有对手机壳的使用也有很多限制。另外，通过数据线使用Carplay功能的iPhone手机也没必要再使用无线充电器，除非车辆主机内置无线Carplay功能。

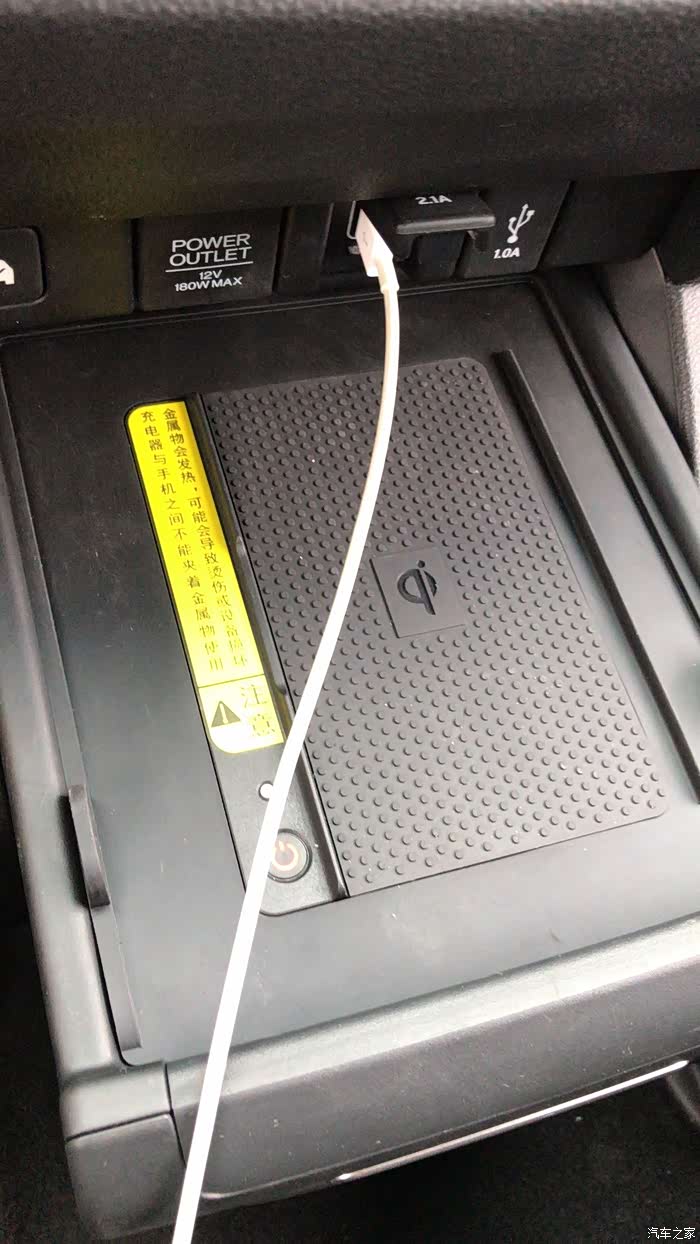

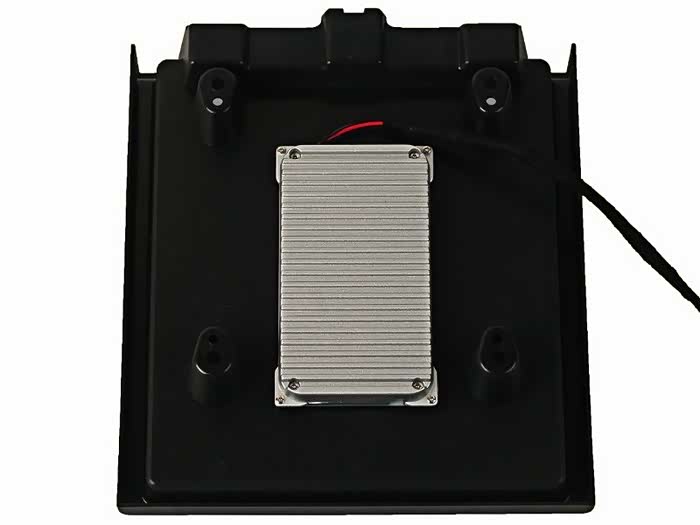

这款第三方出品的原车储物台替换型无线车充的设计很“原味”（图片来自网络）

在国内Honda Access推出奥德赛RC3车型的原厂无线充电器以前，网上就已经有第三方无线充电器出现了，比较典型是奥德赛/艾力绅原车伸缩储物台替换型专用无线充电器，还有一种是通用的手机支架式无线充电器。前者选择了储物台这个很方便的位置，相信原厂设计的话也应该在这里，但是缺点也很明显，白白牺牲掉了这个日常使用率非常高的储物空间；而后者则是把无线充电模块整合进手机支架里，设计很有创意，可以在导航的同时给手机充电，但是仍然没有摆脱无线充电模块电源线的烦恼。

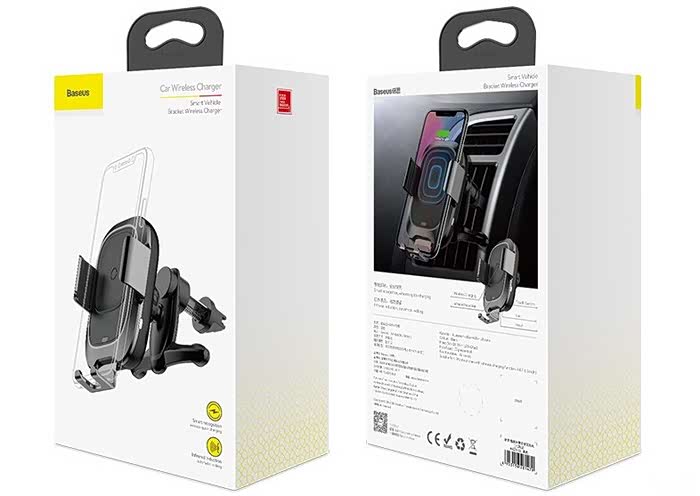

倍思（Baseus）的手机支架式无线充电器设计颇具创意，但在车辆熄火后居然无法取出手机

（图片来自倍思官网）

日本Honda Access官方并没有为奥德赛设计无线充电器，应该有实用性和安全性上的考虑，只上架了可在车内多个位置选装的USB充电接口，而且日版奥德赛可选装的Gathers高配导航主机也内含Carplay功能。

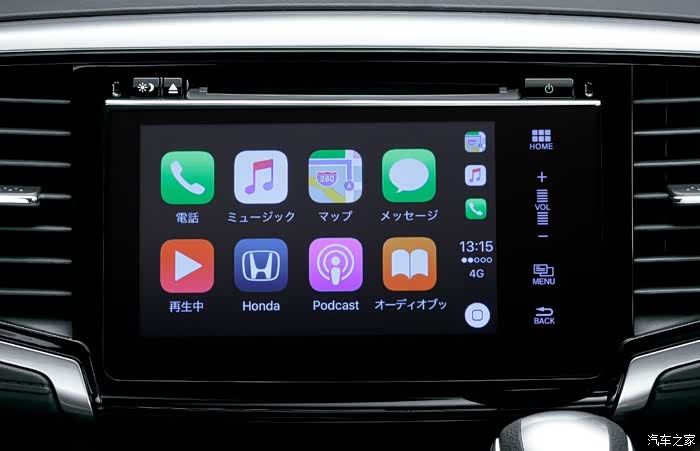

奥德赛RC3主机的手机兼容性问题和不支持Carplay是一大遗憾，日本Gathers的高配导航主机则支持Carplay

■手机无线充电器（08H06-T6D-GH0）

广汽商贸在2018款奥德赛上市时推出了一款自行研发的手机无线充电器（08H06-T6D-GH0），它采用“口袋”式设计并安装在伸缩储物台侧面饰板上，当时的售价在500+。这款产品刚上市还没有官方图片时，老汉头脑发热就入了一个（原本以为是储物台替换型的），后来因为很多原因并没有装车就直接挂闲鱼转手卖掉了。

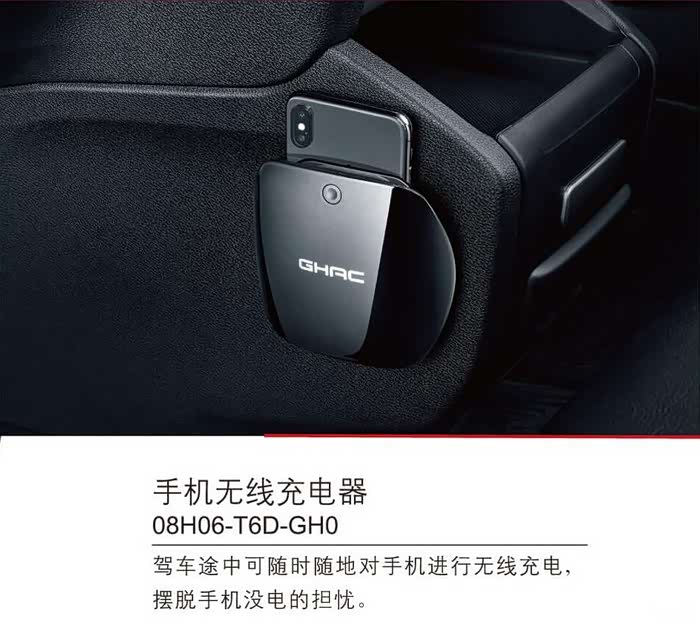

广汽商贸的手机无线充电器（08H06-T6D-GH0）

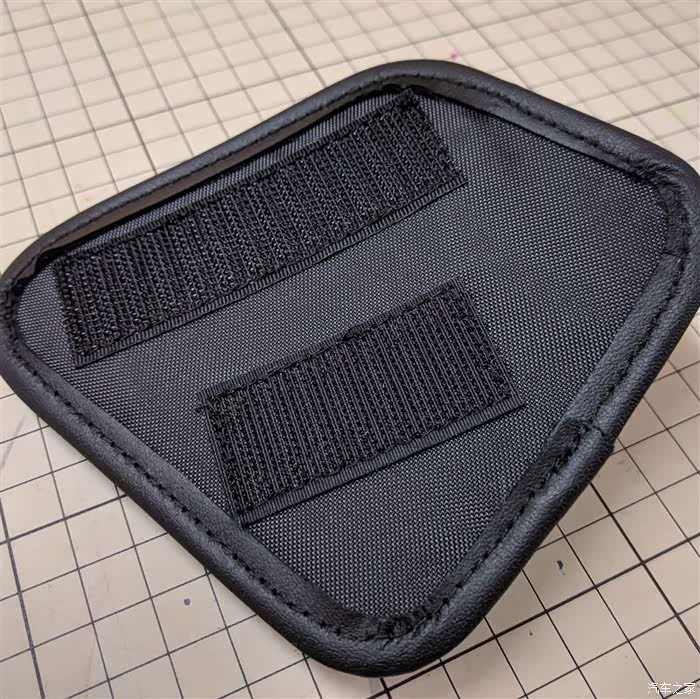

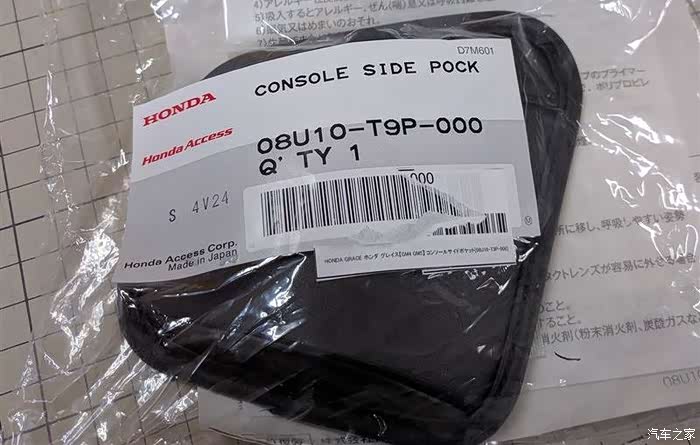

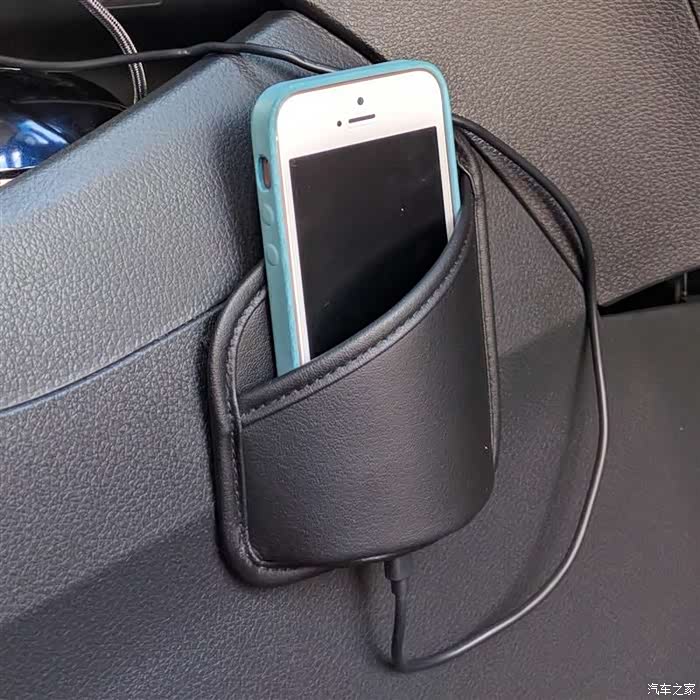

日版其它车型也有类似的控制台真皮侧面口袋，除了不带充电模块，它们貌似都差不多（图片来自日本网站）

这款手机无线充电器采用ACC和点烟器两种取电方式，使用ACC暗线安装时，需要在储物台侧饰板上钻孔（穿线孔），充电器使用其背面的魔术贴固定在饰板上。无线充正面的“GHAC”标识是一个白光的LED充电指示灯，应该说它的设计、用料和做工没啥大问题，但是老汉莫名对它无爱。还是附上一些到手后的照片，当时的全网首发实拍照。

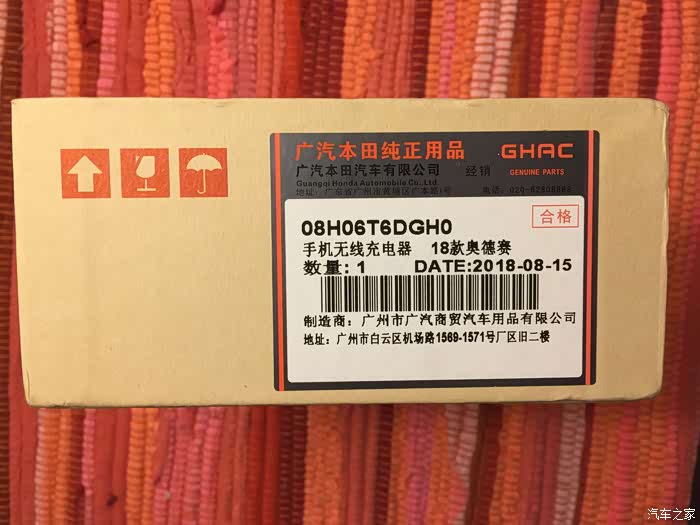

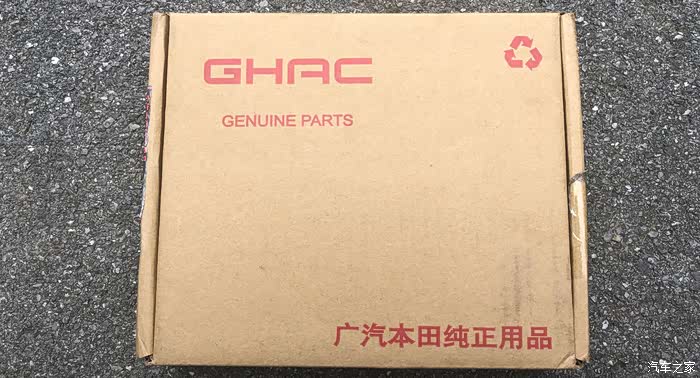

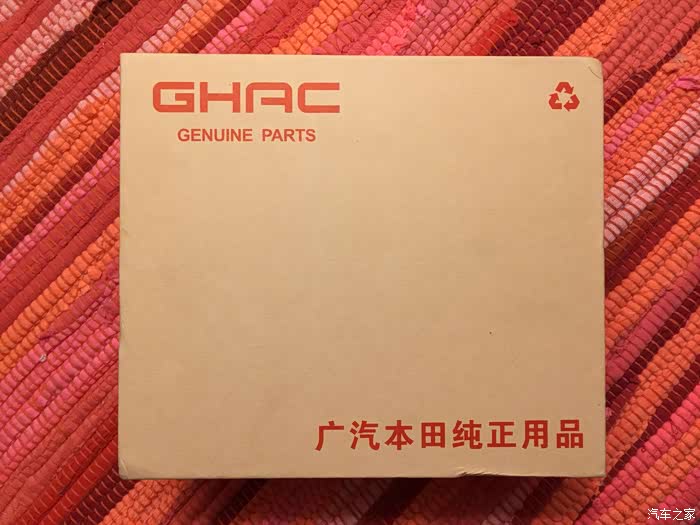

广汽商贸款手机无线充电器的包装正面

产品标签

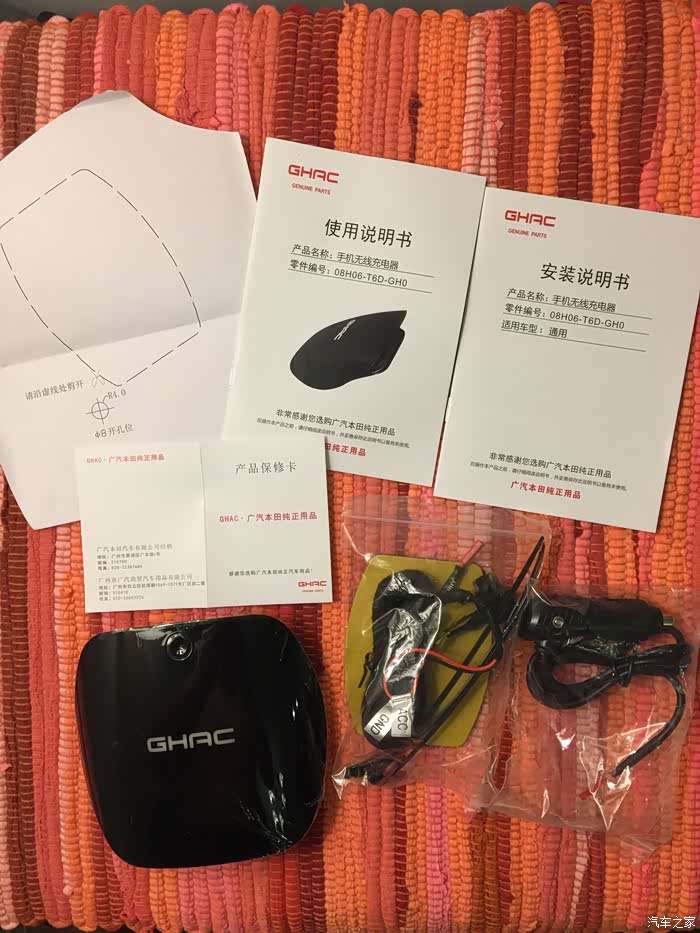

内部组件一览，“GHAC”标志是一个白光LED充电指示灯

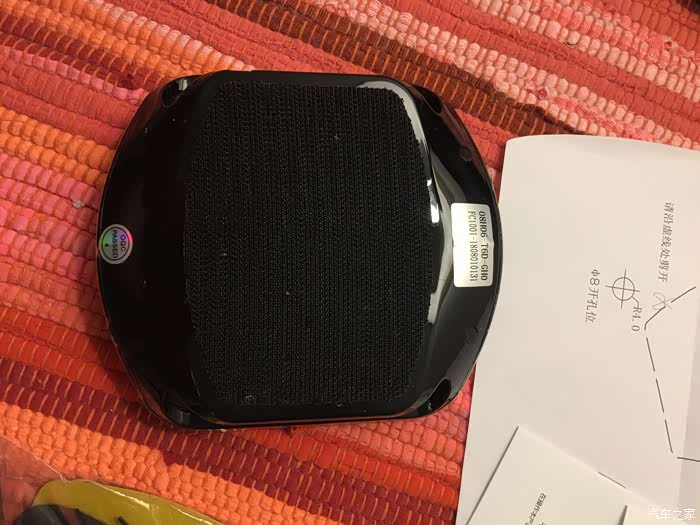

无线充电器本体背面有魔术贴

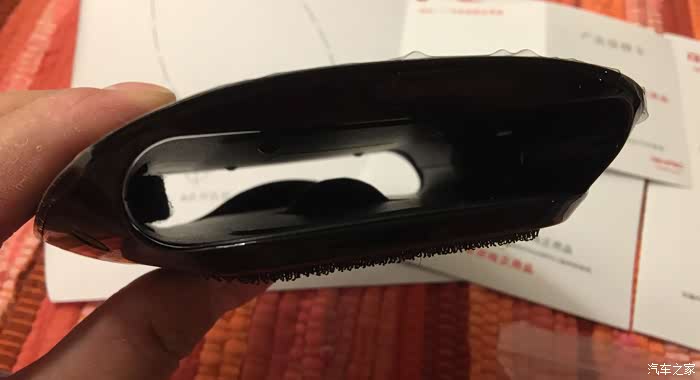

中空的充电槽设计

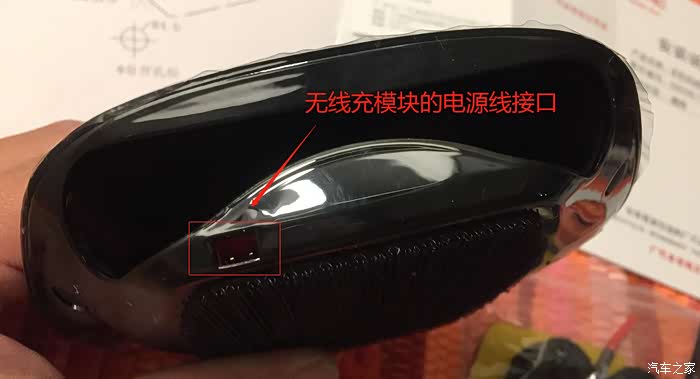

充电线接口

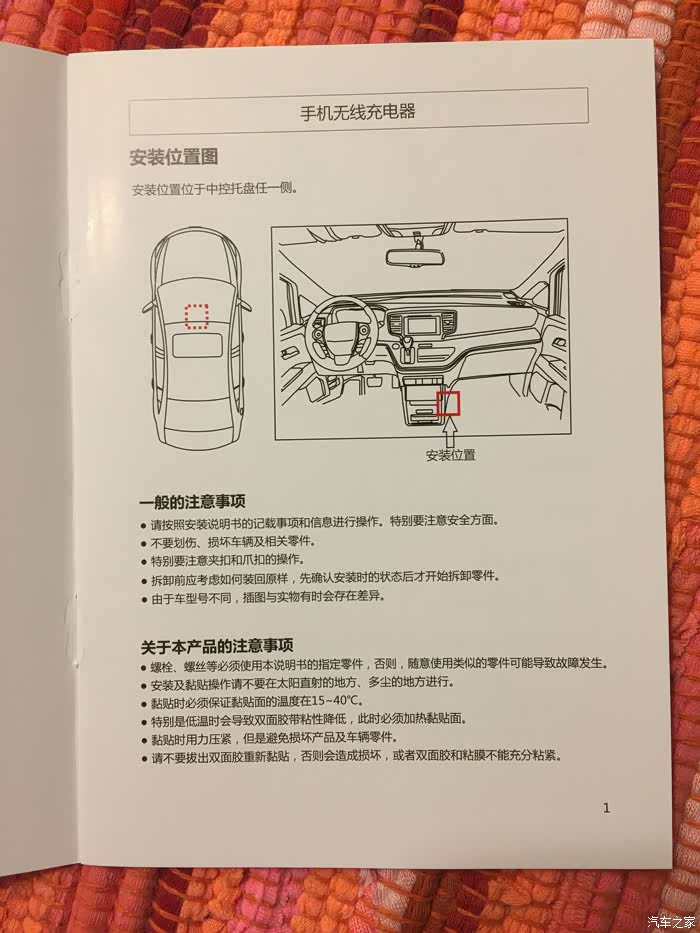

说明书的安装位置是在副驾驶一侧

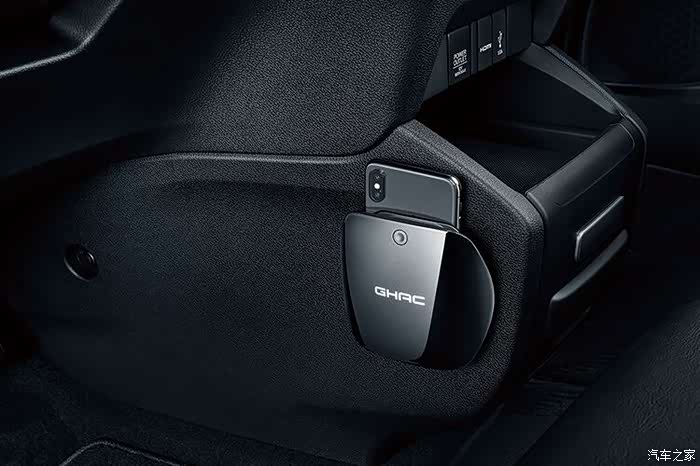

官网宣传照则是在主驾一侧，说明两侧都可以安装

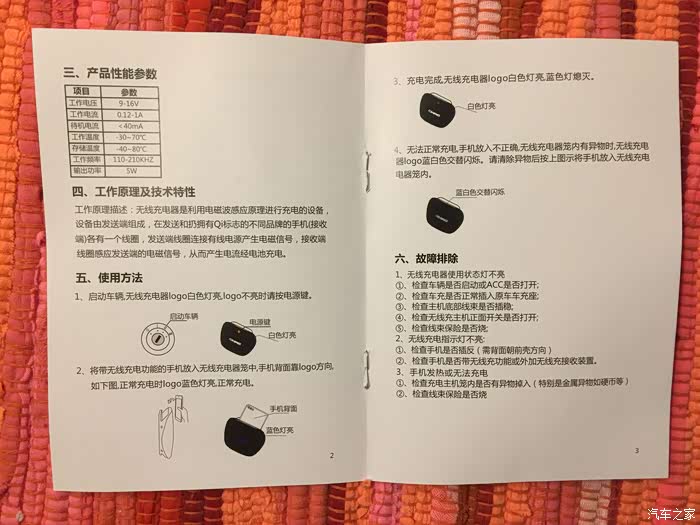

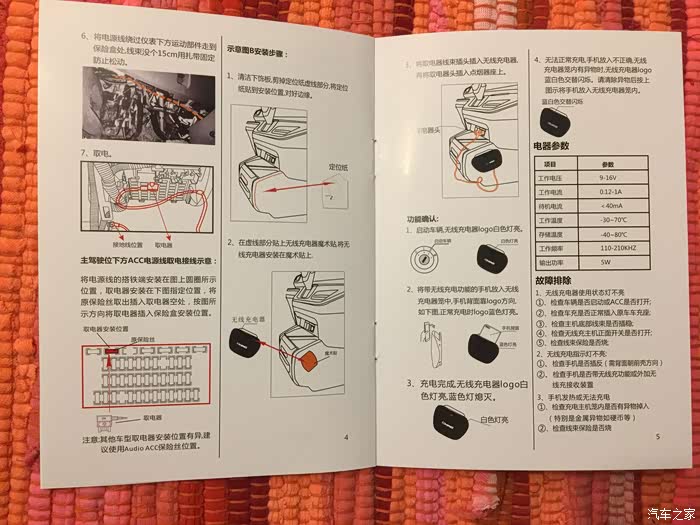

产品说明书，“GHAC”Logo指示灯的说明

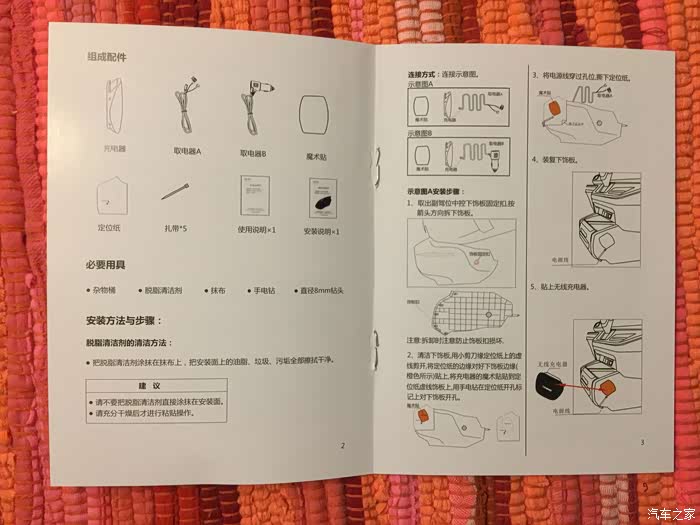

安装位置和取电方法

ACC接线采用主驾驶保险盒第37号保险丝（无钥匙进入系统）位置的取电器取电方式，并需要在储物台侧面饰板钻孔

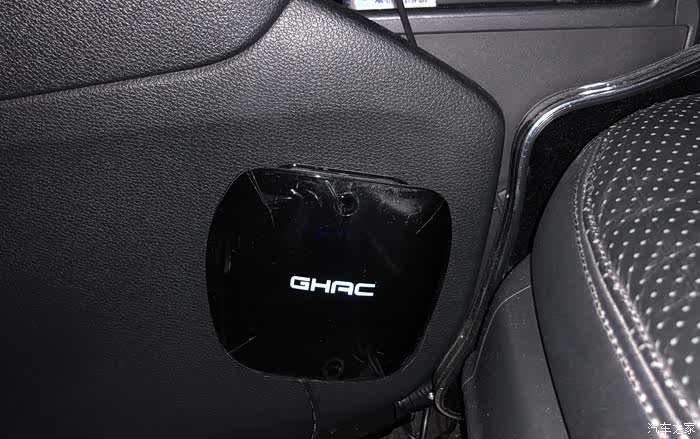

广汽商贸款手机无线充电器装车实拍，采用点烟器取电方式（感谢奥五大佬@老叶）

广汽商贸和倍思无线充电器实拍（感谢奥五大佬@老叶），视频地址：
http://mpvideo.qpic.cn/tjg_3563932205_50000_a6b24f8d9eb84df1a3c46d5e3e60ac5a.f10002.mp4?dis_k=6b1235f667c632860432e07f3e39fde5&dis_t=1560680408

■智能无线充电器（08U58-T6A-H00）

等到2019款奥德赛锐混动车型上市时，Honda Access（南海本田工厂）终于推出了储物台原位替换型智能无线充电器（08U58-T6A-H00），它的售价也在500+。这款无线充电器和第三方同类产品相比，增加了单独的充电模块电源开关和充电指示灯，但基本设计原理是一模一样的。

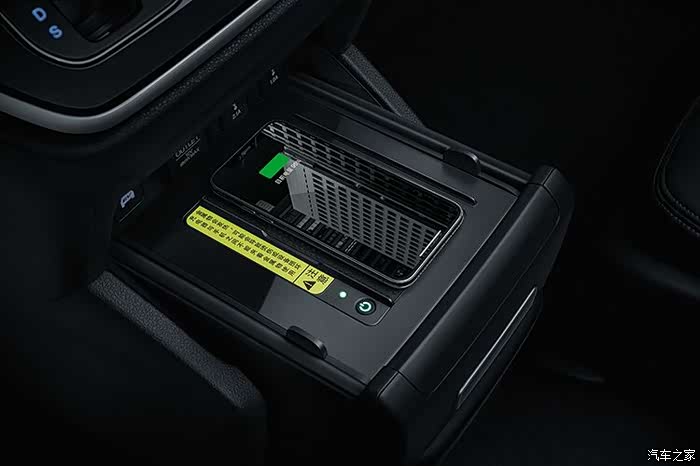

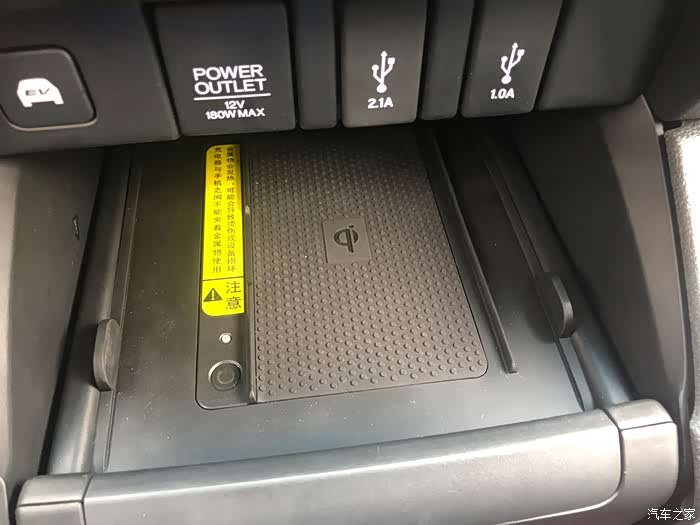

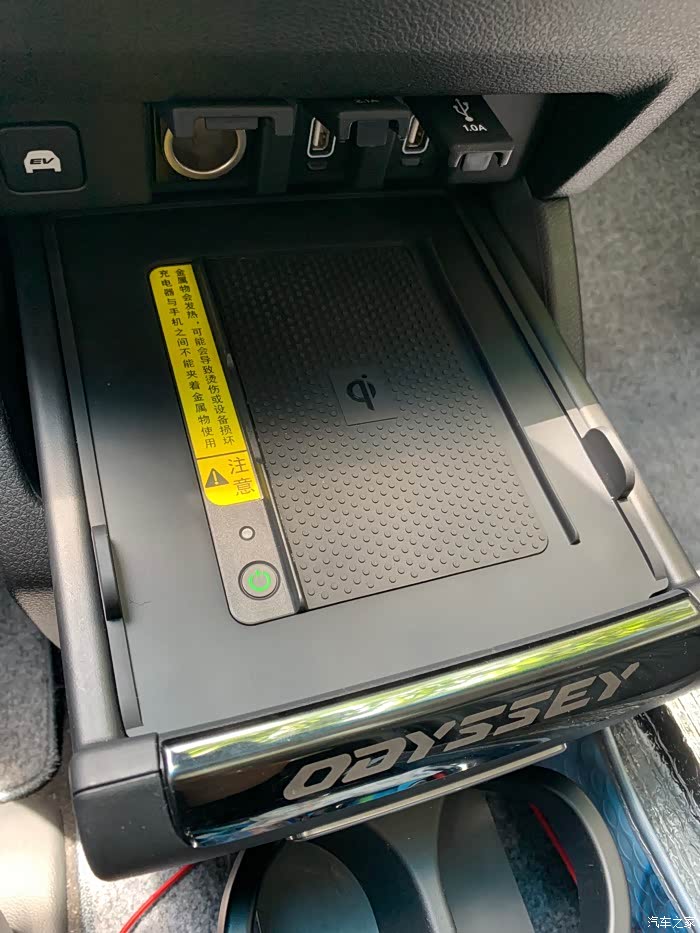

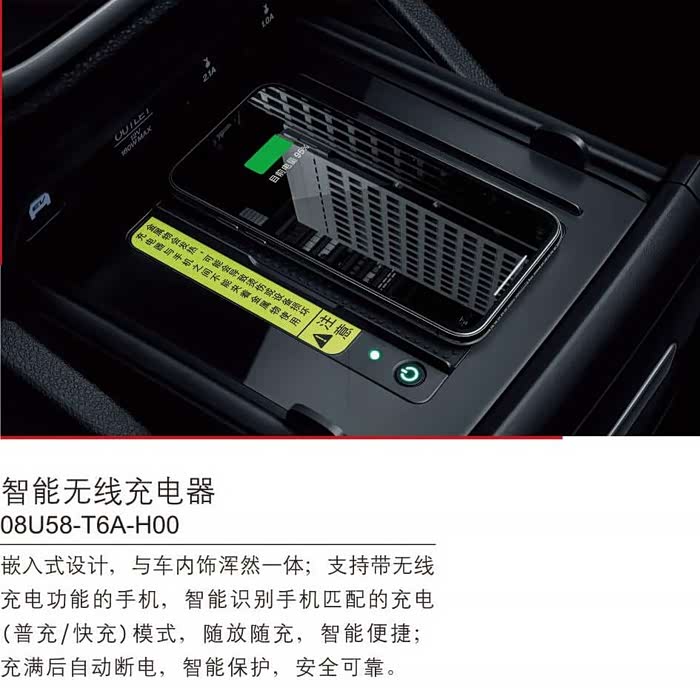

南海本田出品的智能无线充电器（08U58-T6A-H00）

下面的实拍图由@小杨、@阿正两位奥德赛混动车主提供，感谢车友们的大力支持。

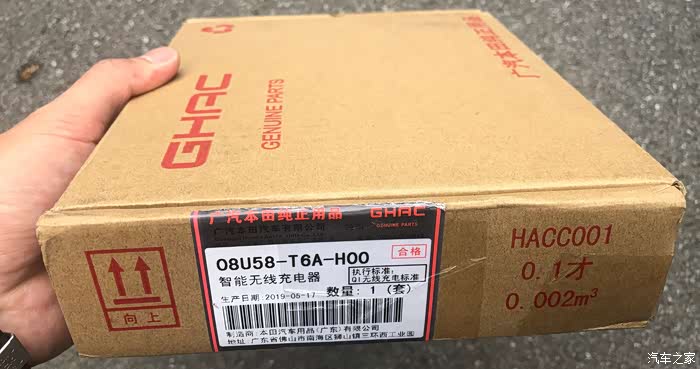

包装盒正面

产品标签，2019年5月出厂的新鲜货

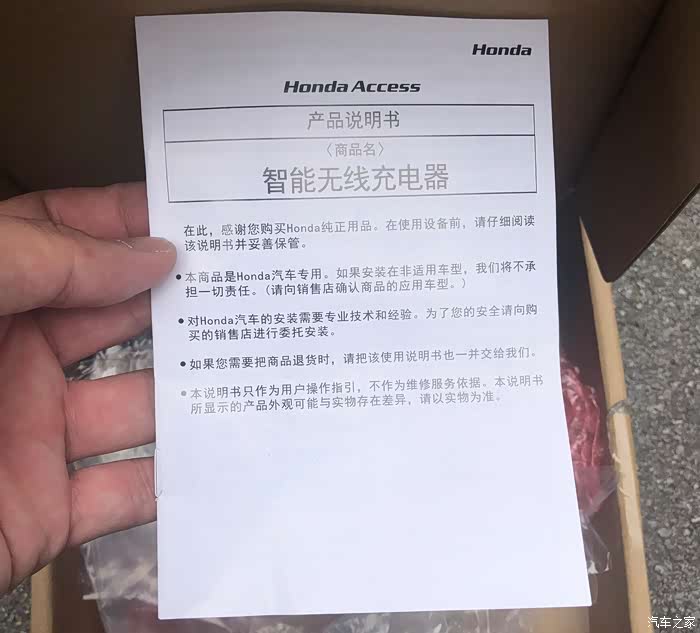

附带产品说明书

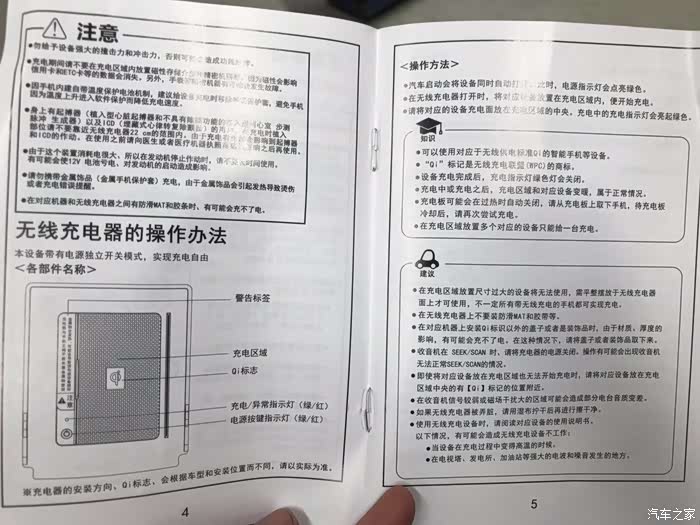

说明书有介绍无线充电器基本的使用方法

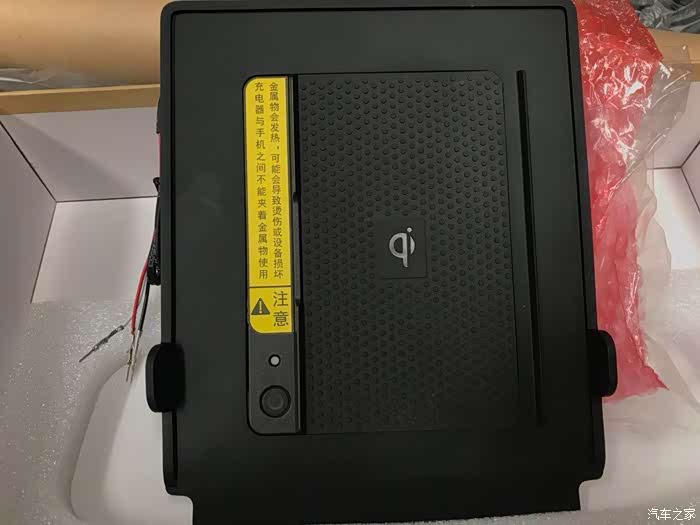

无线充电器正面

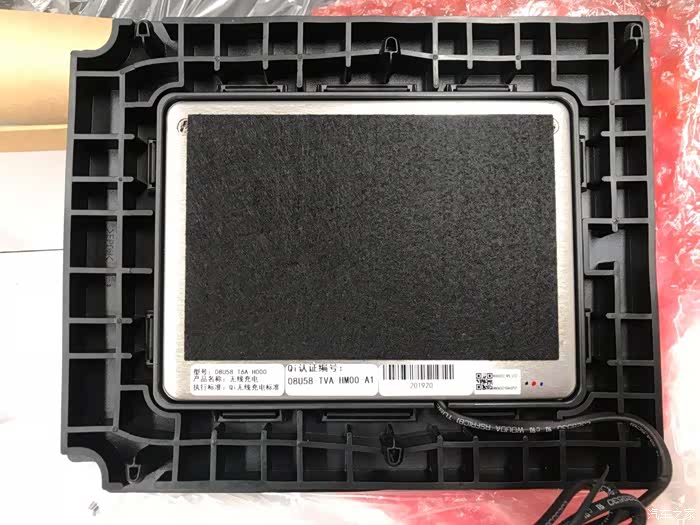

背面

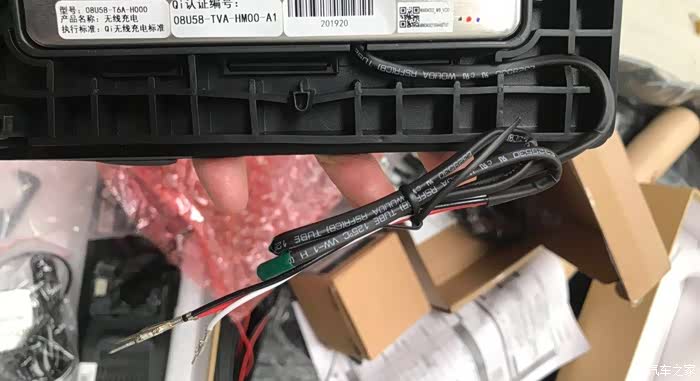

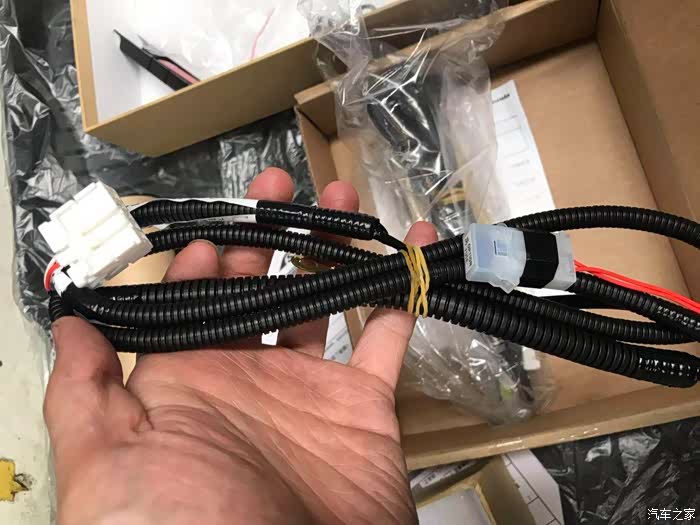

主线束自带保险，采用8PIN接口取电方式

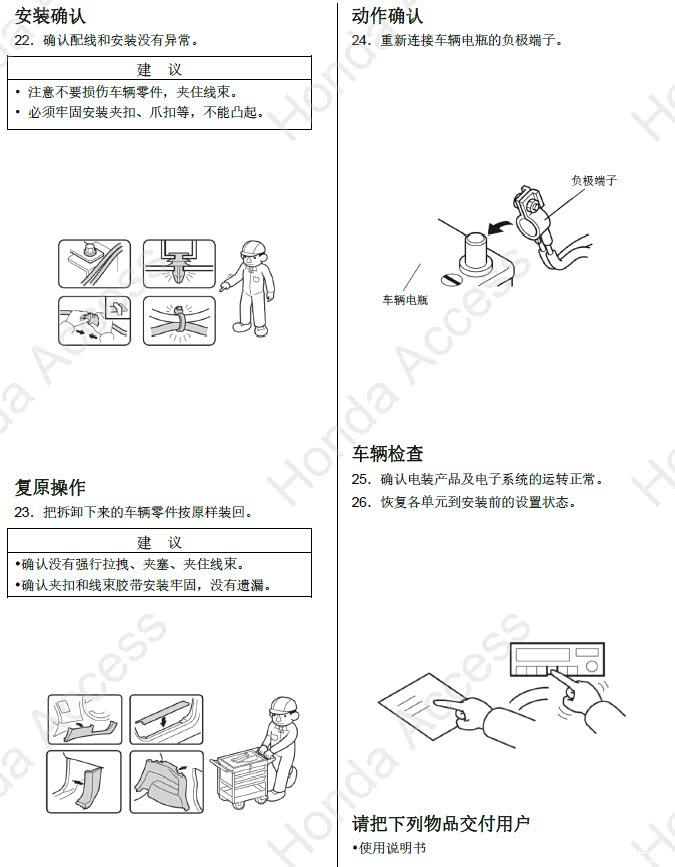

安装部分将结合官方安装说明书PDF和实拍图来介绍，只要在安装前做足功课，实际的安装过程是非常简单且轻松的。如果对安装师傅不放心，则可以将安装说明PDF打印一份，让其对照安装。包装内自带一个20A保险丝，具体作用请参见8PIN选装插接器的***。

8PIN选装插接器帖子在这里跳转

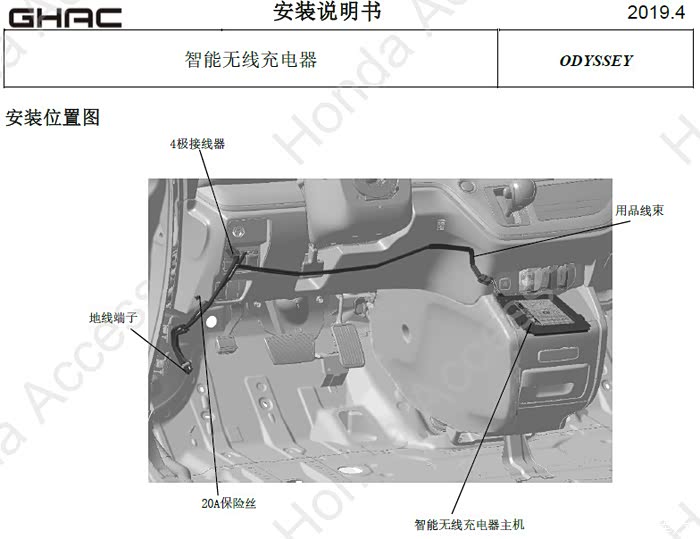

无线充电器的安装位置和线束布置情况

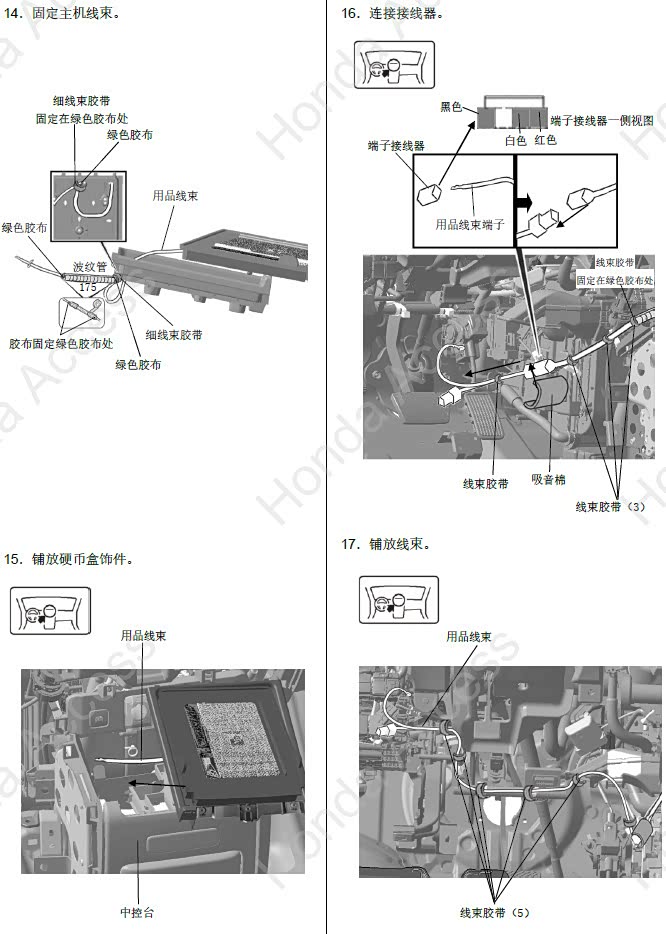

无线充电器线束的整体走向

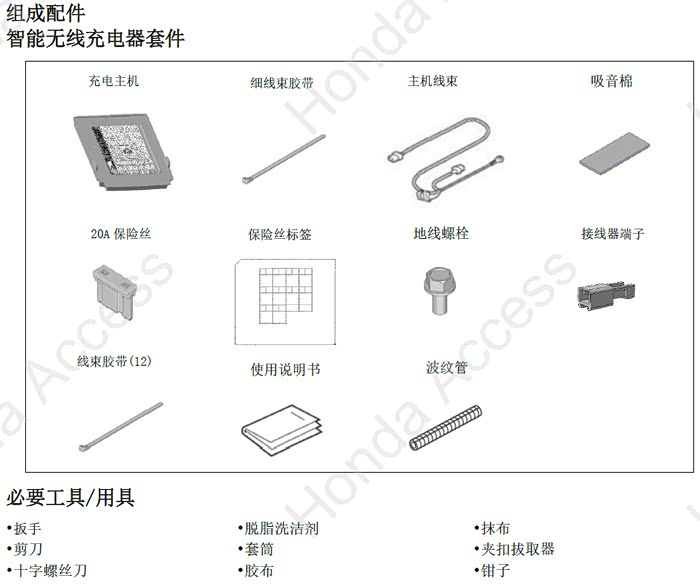

包装内的全部组件

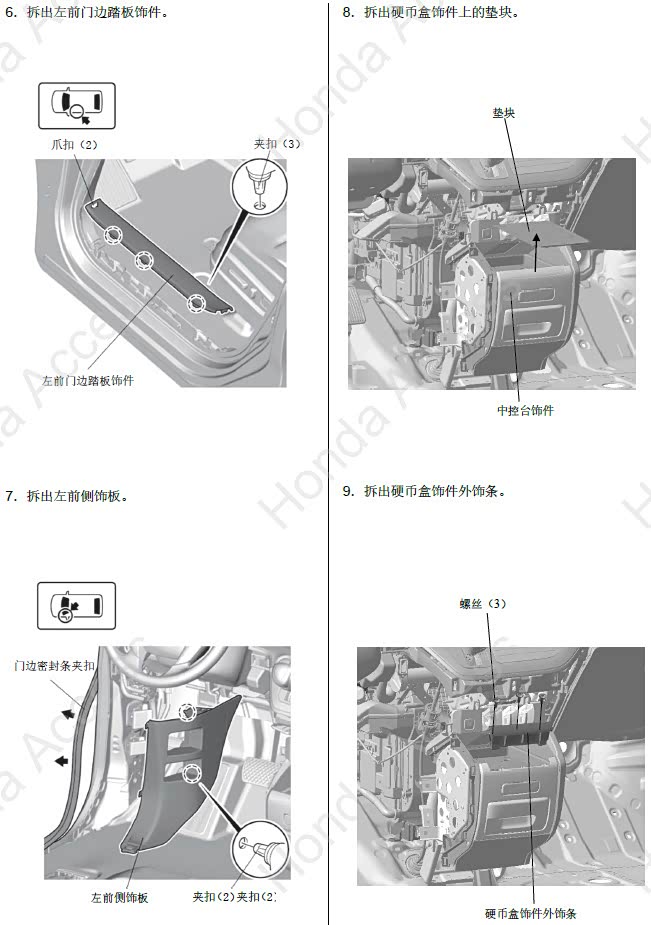

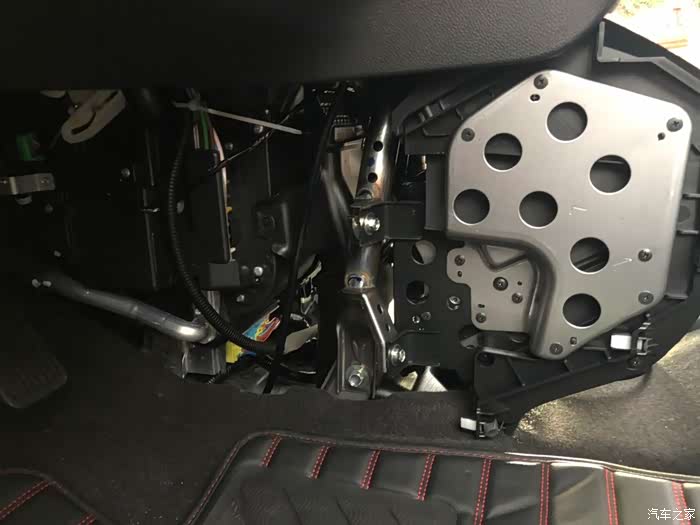

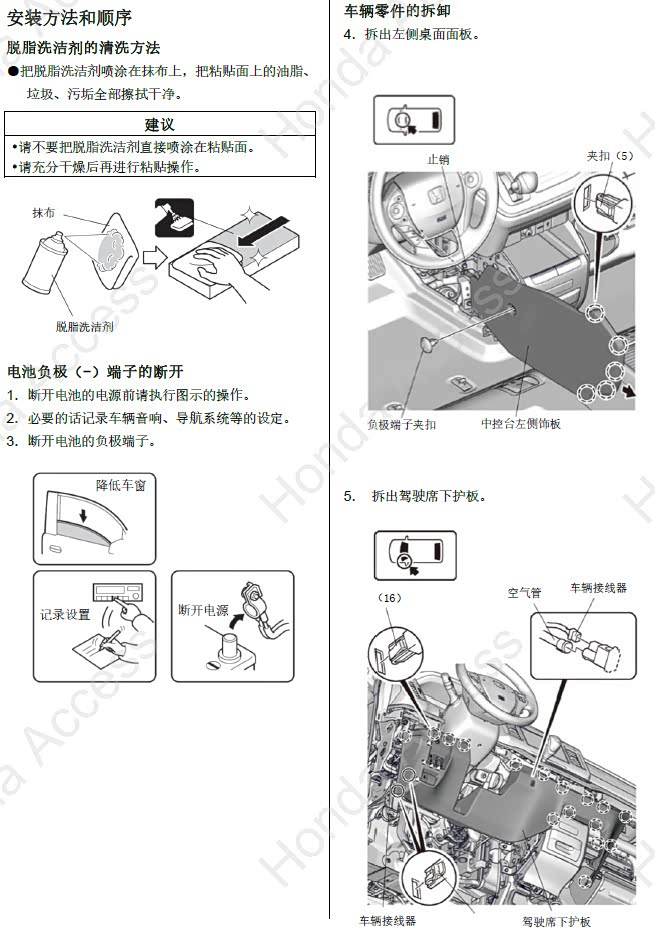

需要拆除储物台饰板和主驾下部饰板

拆除储物台左侧饰板

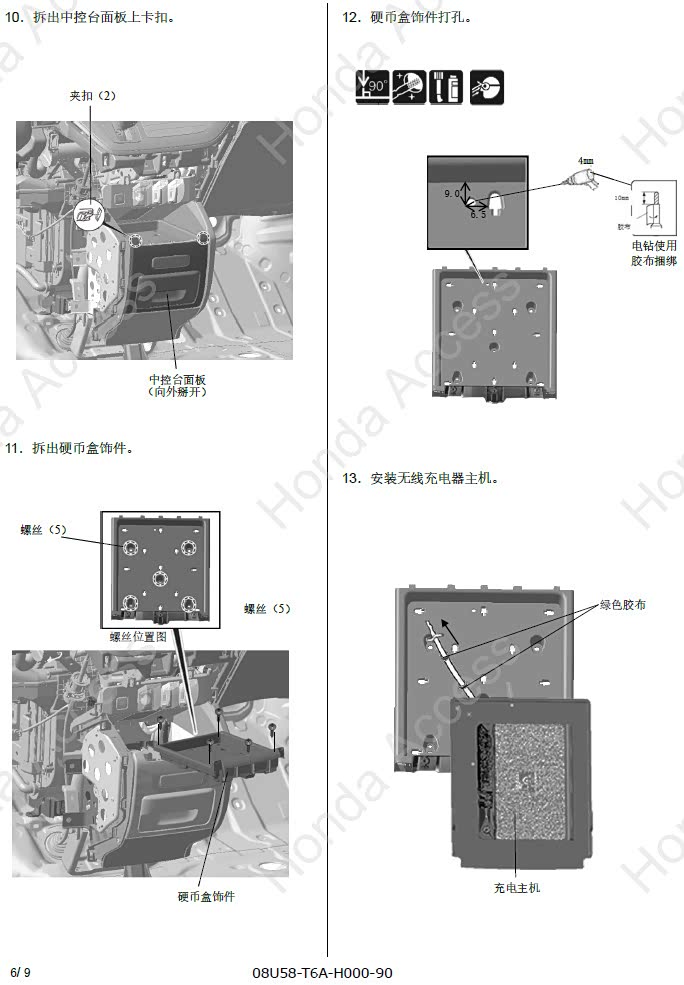

拿出硬币盒胶垫，拆卸三颗螺丝后取下小饰条（原图来自网络，添加注释）

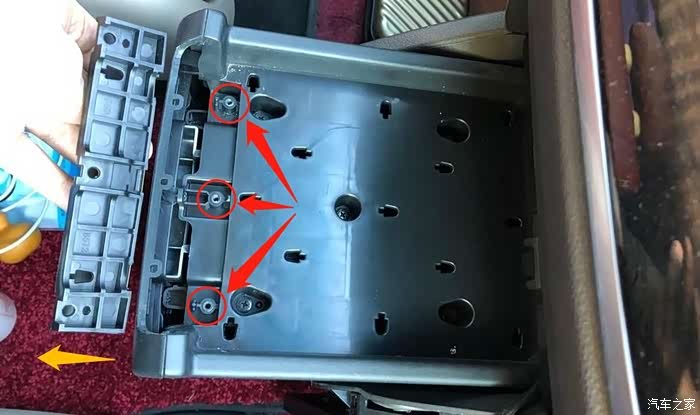

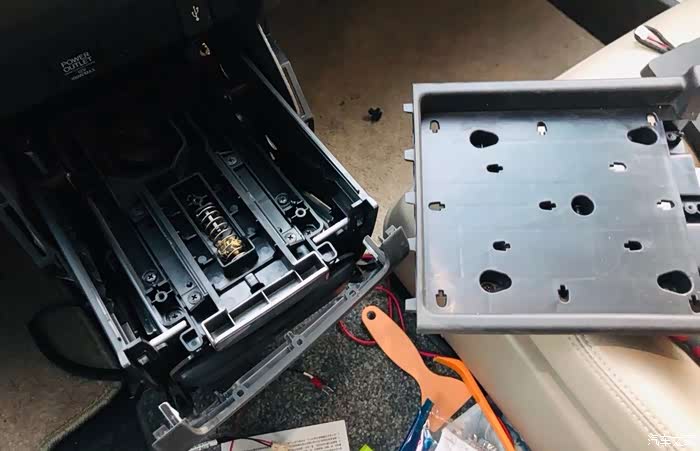

拆除5颗螺丝并取出硬币盒（图片来自网络）

无线充电模块需要连接三条线缆，ACC（白色）、常电（红色）和接地线（黑色）

按照说明书里的线缆颜色指示组装线束接头

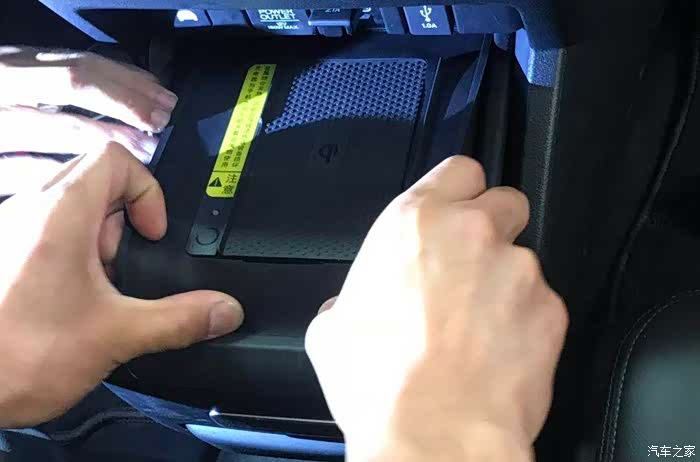

将无线充电器和硬币盒组合起来，一起装回储物台中

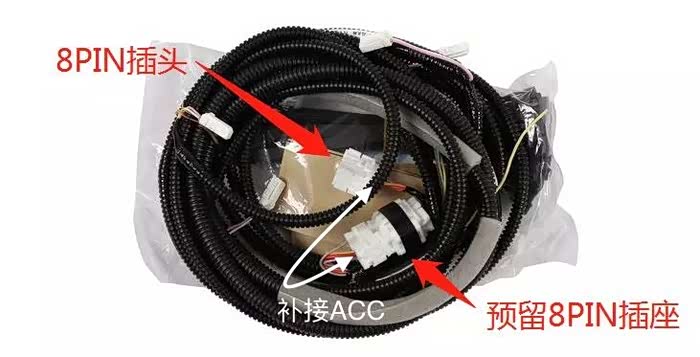

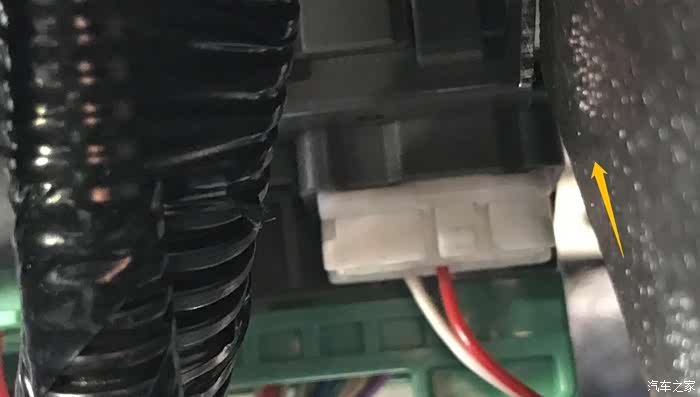

无线充电器的8PIN插头，使用ACC（白线）和常电（红线）同时供电的方式

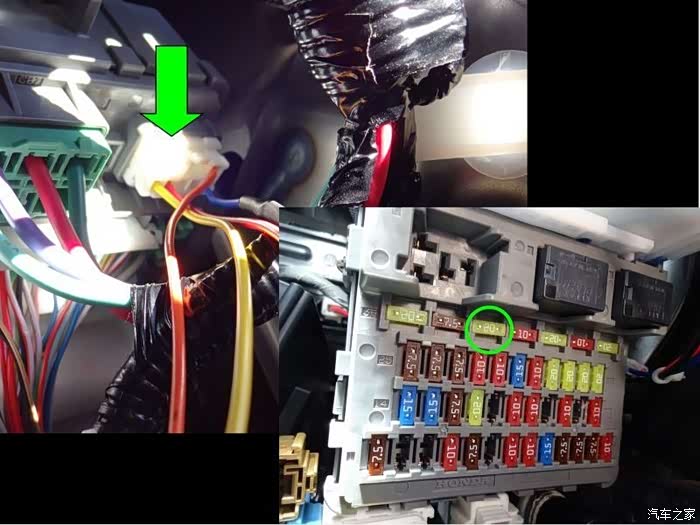

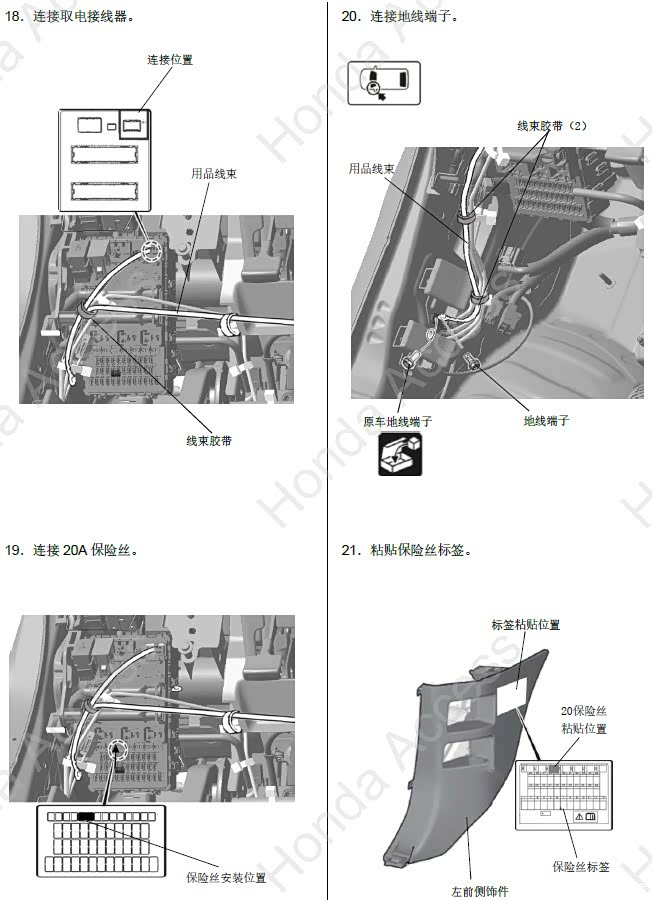

连接8PIN选装插接器，并在38号保险丝位置插入20A保险丝（保险丝插入方向参考此图）

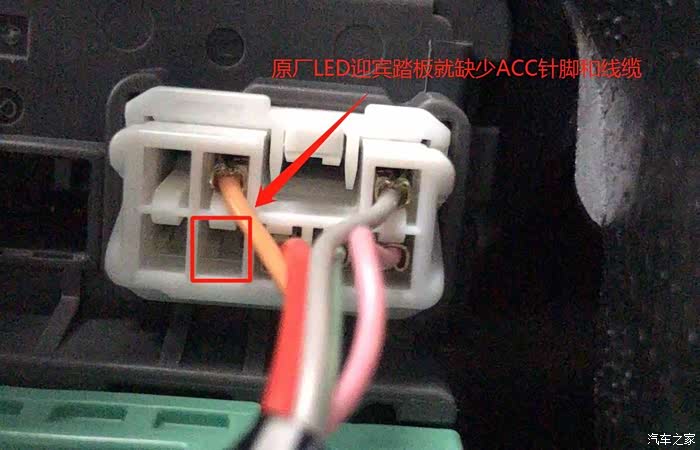

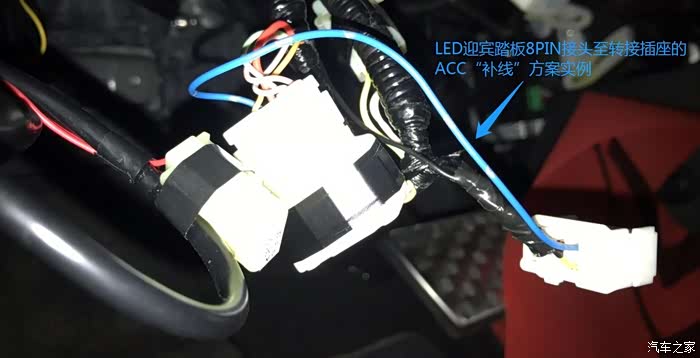

特别注意：由于这款无线充电器需要ACC和常电同时供电提供足够的电流后才能正常工作，所以必须插入这个20A保险丝，否则8PIN选装插接器的常电针脚不会供电。如果原车8PIN插座已被占用，无线充电器的8PIN插头需要接入其它原厂配件线束上的8PIN转接插座时，请务必事先检查8PIN转接插座是否有线缆接入ACC和常电的针脚，如果没有这两个针脚和线缆，需要提前自行接线补足对应针脚。
